Атомный ледокол «Ленин» стал первым в мире надводным судном с ядерной силовой установкой. Он был спроектирован и построен для обслуживания Северного морского пути (между Дальним Востоком и Европейской частью России), а также экспедиционного плавания в Арктике. Над проектом корабля работали ученые во главе с физиком Анатолием Александровым.

Ледокол был спущен на воду 5 декабря 1957 года, а 15 сентября 1959 года вышел в первое плавание. Первым капитаном ледокола стал Павел Пономарев.

Ледокол «Ленин» был длиной 134,0 метра и шириной 27,6 метра. Высота борта составляла 16,1 метра. Водоизмещение – 16,0 тысяч тонн с удлиненной средней надстройкой и двумя мачтами, а также в кормовой части взлетно-посадочной площадкой для вертолетов ледовой разведки.

Корабль имел в центральной части ядерную паропроизводительную установку водо-водяного типа, которая вырабатывала пар для четырех главных турбогенераторов. Они питали постоянным током три гребных электродвигателя, приводящих в действие три гребных винта прочной конструкции.

В 1966 году было принято решение заменить старую трехреакторную атомную паропроизводящую установку на более совершенную двухреакторную.

В 1989 году судно было выведено из эксплуатации и поставлено на вечную стоянку в Мурманске. За 30 лет службы корабль прошел 654,4 тысяч морских миль и провел через льды 3741 судно.

Ледокол Ленин - трехвинтовое судно. По архитектурному типу он представляет собой гладкопалубное судно с умеренной седловатостью, четырьмя непрерывными палубами, удлиненной надстройкой и двумя мачтами. В кормовой части шлюпочной палубы имеется взлетно-посадочная площадка и ангар для вертолета. Дымовая труба отсутствует.

Необычно большие размеры грот-мачты обусловлены ее использованием для вентиляции парогенераторной установки.

Применение атомной энергии определило особенности внутреннего расположения энергетических, жилых и служебных помещений судна. Корпус ледокола разбит главными поперечными водонепроницаемыми переборками на двенадцать отсеков.

Две продольные переборки, идущие от второго дна до верхней палубы, образуют по бортам отсеки, в которых размещены главным образом балластные, топливные и другие цистерны, выше нижней палубы - различные кладовые, служебные помещения и каюты команды.

Корпус ледокола Ленин по конструкции значительно отличается от других ледоколов отечественной постройки. Днище, борта, внутренние палубы, платформы и верхняя палуба в оконечностях набраны по поперечной системе, а верхняя палуба в средней части - по продольной.

Размер шпации 800 мм. Промежуточные шпангоуты установлены по всей длине судна от второго дна до жилой палубы. Набор носовой и кормовой оконечностей веерный; шпангоуты в этих районах расположены нормально к обшивке.

Наружная обшивка в районе ледового пояса и прилежащие поясья выше и ниже его выполнены из стали повышенной прочности. Толщина ледового пояса 36 мм в средней части, 52 мм - в носовой и 44 мм - в кормовой оконечности.

Форштевень и ахтерштевень ледокола - лито-сварные. Общий вес форштевня 30 т, а ахтерштевня - 86 т. Руль ледокола сварной, имеет обшивку из листовой стали толщиной 40 мм. Площадь пера руля 18,5 м2. Баллер кованый из легированной стали диаметром 550 мм.

Команда ледокола размещается в одно - и двухместных каютах. Для жилых, культурно-бытовых и медицинских помещений на ледоколе использовано водяное отопление с кондиционированием воздуха.

В машинном отделении и вспомогательных помещениях отопление паровое. Предусмотрены мощная холодильная автоматическая установка и большое количество провизионных кладовых.

Грузовыми средствами на ледоколе служат: в носу - две грузовые стрелы с электролебедками грузоподъемностью по 1,5 тс,

в средней части - кран грузоподъемностью 12 тс для обслуживания отсека атомной установки;

в корме - два крана грузоподъемностью по 3 тс.

Ледокол снабжен тремя становыми якорями (один из них запасной) с поворотными лапами весом по 6 т каждый, стоп-анкером весом 2 т и четырьмя ледовыми якорями (два по 150 кг и два по 100 кг). Становые якоря убираются в клюзы заподлицо с обшивкой. Литые якорные цепи калибра 67 мм имеют длину 325 м.

В корме предусмотрен вырез для буксировки судов вплотную, который снабжен привальными брусьями и кранцами, облицованными резиной. Автоматическая двухбарабанная буксирная лебедка с тяговым усилием 40 тс на главном барабане и 25 тс на вспомогательном установлена в кормовой оконечности.

Электрогидравлическая рулевая машина осуществляет перекладку руля с борта на борт за 30 сек при скорости хода судна 18 уз и работе одного из двух установленных насосов. Непотопляемость ледокола обеспечивается при одновременном затоплении двух главных водонепроницаемых отсеков.

Ледокол имеет две спасательные шлюпки на 58 человек каждая, две спасательные моторные шлюпки на 40 человек каждая, два шестивесельных яла, разъездной и буксирный катера. Спуск и подъем спасательных шлюпок и катеров осуществляется с помощью шлюпбалок скатывающегося типа.

Энергетическая установка ледокола работает по следующей схеме. Выделяемое в реакторе тепло используется для получения перегретого пара в парогенераторах. Пар направляется к главным турбогенераторам, от которых электроэнергия подается на гребные электродвигатели.

Якоря гребных электродвигателей соединены с гребными валами. Парогенераторы получают питание от параллельно работающих питательных насосов, так что в случае аварийной остановки одного из насосов остальные автоматически увеличивают производительность до необходимого уровня. Управляют всей энергетической установкой ледокола с одного поста.

Биологическая защита атомной установки гарантирует защиту экипажа ледокола от действия радиоактивных излучений, которые контролируются специальной дозиметрической системой. Пульт управления этой системы расположен в посту радиационного контроля.

Главные турбогенераторы расположены в двух отделениях: носовом и кормовом. В каждом отделении установлены две турбины активно-реактивного типа мощностью по 11 000 л.с. Каждая турбина через редуктор соединена с двумя двухъякорными генераторами постоянного тока длительной мощностью 11 500 л.с. при номинальном напряжении 600 В.

Турбогенераторные агрегаты питают три гребных двухъякорных электродвигателя постоянного тока: средний и два бортовых. На средний двигатель подается 50% мощности, вырабатываемой турбогенераторами, а на бортовые - по 25%. Мощность среднего электродвигателя - 19 600 л.с, а бортовых - по 9800 л.с. Гребные валы ледокола выполнены из легированной стали. Диаметр среднего вала 740 мм, длина 9,2 м, вес 26,8 т; диаметр бортового вала 712 мм, длина 18,4 м, вес 45 т.

Гребные винты четырехлопастные, со съемными лопастями. Вес среднего винта составляет 27,8 т, бортового - 22,5 т.

На ледоколе имеются носовая и кормовая электростанции. В носовой установлены три турбогенератора, в кормовой - два турбогенератора и один резервный дизель-генератор мощностью по 1000 кВт каждый. Каждый турбогенератор состоит из конденсационной паровой турбины активного типа и генератора переменного тока. Кроме того, на судне предусмотрены два аварийных дизель-генератора.

Проект атомохода был разработан в ЦКБ-15 (ныне «Айсберг») в 1953-1955 годах (проект № 92) после принятия решения о строительстве атомного ледокола 20 ноября 1953 Советом министров СССР. Главным конструктором был В. И. Неганов. Атомная установка проектировалась под руководством И. И. Африкантова. Корпусная сталь марок АК-27 и АК-28 (почти «нержавейка») была специально разработана в институте «Прометей» для ледоколов.

Ледокол «Ленин» начали собирать в 1956 году на судостроительном заводе имени Марти. Над уникальным проектом работали ученые, монтажники и сварщики под руководством физика Анатолия Александрова.

Особенности конструкции

Многие технические решения на момент создания ледокола были новаторскими.

Экономия топлива
В сутки вместо десятков тонн нефти ледокол расходовал 45 граммов ядерного горючего, которые можно было бы вместить в спичечную коробку. Экономичное использование энергии позволяло атомному ледоколу за один рейс побывать и в Арктике, и у берегов Антарктиды.

44 тысячи лошадиных сил
Каждый из трех реакторов в 3,5 раза превосходил по мощности первую в мире атомную электростанцию СССР. Полная мощность силовой установки составляла 44 тысячи лошадиных сил.

Защита от радиации
Стальные плиты, толстый слой воды и бетон надежно защищали экипаж и окружающую среду от радиации.

Балластная система против льдов
Проектировщики установили на атомоходе специальные системы балластных цистерн, чтобы ледокол не застрял во льду. Когда из цистерны одного борта перекачивали воду в цистерну другого, судно начинало раскачиваться. Тем самым борта ломали и раздвигали лед. В носу и в корме ученые установили такую же систему цистерн.

Ледокол-музей

В 2009 году на атомном ледоколе открылся музей. Гости музея могут увидеть, как жили и работали моряки на атомоходе. Экскурсоводы проведут в каюты, столовую экипажа и в медсанчасть для моряков с операционной, лабораториями, рентген- и стоматологическим кабинетами. На судне также расположился «музей в музее», где прежний экипаж собрал небольшую мемориальную экспозицию.

Техническое оснащение ледокола можно увидеть в машинном отделении. На посту энергетики и живучести все желающие узнают, как контролировали силовые установки судна. Через смотровые окна посетители увидят верхнюю часть атомных реакторов и салон капитана, а с капитанского мостика заглянут в штурманскую и действующую радиорубку.

"Ленин" связал запад и восток страны: даже тяжелые арктические льды не могли помешать судну проследовать кратчайшим морским путем от европейской части к Дальнему Востоку.

Большая мощность энергетической установки позволяла преодолевать льды толщиной до 2,5 метра с июня по октябрь. Событию, которое произошло 5 декабря 1957 года, предшествовали 4 года напряженной работы лучших специалистов страны.

Над уникальным проектом работал коллектив ученых во главе с физиком Анатолием Петровичем Александровым, а строилось судно на верфи Адмиралтейского завода в Ленинграде.
В течение сжатых сроков над ледоколом трудились сотни монтажников и сварщиков из разных предприятий страны.

Перед строителями стояло несколько задач: во-первых, изготовление уникального энергетического оборудования, во-вторых, создание корпуса небывалой до сих пор прочности и, в-третьих, полная автоматизация процессов управления энергетической системой.

Атомный ледокол "Ленин", первое в мире судно гражданского назначения с ядерной силовой установкой, бороздило льды Арктики 30 лет. За это время атомоход прошел 654,4 тысяч морских миль и провел через льды 3741 судно. В 1989 году ледокол "Ленин" причалил к Мурманску, где и был поставлен на вечную стоянку. На момент создания ледокола его многие технические решения были абсолютно новаторскими.

1. Ядерная установка

В центральной части судна - ядерная установка водо-водяного типа, вырабатывающая пар для четырех главных турбогенераторов. Генераторы питали постоянным током три гребных электродвигателя, которые, в свою очередь, приводили в действие три гребных винта особой прочной конструкции.

2. Экономия топлива

По подсчетам ученых, вместо десятков тонн нефти ледокол расходовал в сутки 45 граммов ядерного горючего - т.е. столько, сколько умещается в спичечной коробке.

Новое решение энергетической проблемы позволяло атомоходу за один рейс побывать и в Арктике, и у берегов Антарктиды. Для атомохода дальность расстояния - не препятствие.

3. 44 тысячи лошадиных сил

Мощность каждого из трех реакторов почти в 3,5 раза превосходила реактор первой в мире атомной электростанции Академии Наук СССР. Полная мощность силовой установки - 32,4 мегаватта. Это 44 тысячи лошадиных сил.

Максимальная скорость на чистой воде - 18,0 узла (33,3 километра в час).

4. Защита от радиации

Присутствие на корабле ядерной установки не должно было представлять угрозу для окружающей среды и личного состава судна. По этой причине ледокол был сконструирован таким образом, что толстый слой воды, стальные плиты и бетон надежно защищали обслуживающий персонал от радиации.

5. Автоматическая работа

Энергетическая установка - комплексно автоматизирована, так же как и вспомогательные механизмы на судне.

6. Корма

Особые обводы для носовой части позволяли ледоколу легче раздвигать ледяные поля в Ледовитом океане, благодаря давлению на лед. В то же время кормовая оконечность была спроектирована таким образом, что проходимость во льдах обеспечивалась при заднем ходе. При этом винты и руль получили надежную защиту от ударов льда.

7. Балластная система против ледового плена

В некоторых случаях во льдах застревают борта судна. Проектировщики атомохода "Ленин" предугадали и это: на ледоколе были установлены специальные системы балластных цистерн.

Системы действовали следующим образом: когда из одной цистерны одного борта перекачивали воду в цистерну другого борта, то судно, раскачиваясь из стороны в сторону, ломало и раздвигало лед бортами.

В носу и в корме была установлена такая же система цистерн. Если нос ледокола все-таки застрянет, можно перекачать воду из кормовой цистерны в носовую. В этом случае давление на лед увеличится, и он сломается.

8. 75 километров труб

Это трудно представить, но для атомохода потребовалось несколько тысяч труб различной длины и диаметра. Если бы их можно было вытянуть в одну линию, их общая длина составила бы 75 километров.

9. Руль атомохода

Установка тяжелого пера руля оказалась чрезвычайно сложной задачей для строителей. Все из-за сложной конструкция кормовой оконечности атомохода.

Чтобы не рисковать в условиях уже закрытой верхней палубы, строители решили для начала попробовать установить более легкий деревянный макет таких же размеров. После того, как расчеты подтвердились, многотонную деталь водрузили на ее место.

10. Взлетно-посадочная площадка

Атомное ледокольное судно "Ленин" было спроектировано таким образом, что на площади длиной 134 метра и шириной 27,6 метра нашлось место и для взлётно-посадочной площадки для вертолетов ледовой разведки. Находится площадка в кормовой части.

Россия — это страна, имеющая огромные территории в Арктике. Однако их освоение невозможно без мощного флота, позволяющего обеспечить судоходство в экстремальных условиях. Для этих целей еще во времена существования Российской империи было построено несколько ледоколов. С развитием технологий их оснащали все более современными двигателями. Наконец, в 1959 году был построен атомный ледокол "Ленин". На момент своего создания он являлся единственным в мире гражданским судном с ядерным реактором, которое к тому же могло находиться в плавании без дозаправки в течение 12 месяцев. Его появление на просторах Арктики позволило значительно увеличить длительность навигации по

Предыстория

Первый в мире ледокол был построен в 1837 году в американском городе Филадельфия и предназначался для уничтожения ледового покрова в местной гавани. Спустя 27 лет в Российской империи был создан корабль “Пайлот”, который также использовался для проведения судов через льды в условиях портовой акватории. Местом его эксплуатации стала Санкт-Петербургская морская гавань. Несколько позже, в 1896 году, в Англии создали первый речной ледокол. Он был заказан Рязано-Уральской железнодорожной компанией и использовался на Саратовской переправе. Примерно в это же время возникла необходимость в осуществлении перевозки грузов в труднодоступные районы русского севера, поэтому в конце 19-го века на верфи Armstrong Whitworth было построено первое в мире судно для эксплуатации в условиях Арктики, получившее название “Ермак”. Оно было приобретено нашей страной и находилось в составе балтийского флота вплоть до 1964 года. Еще один известный корабль — ледокол “Красин” (до 1927 года носил имя “Святогор”) принял участие в Северных конвоях во время Великой Отечественной войны. Кроме того, в период с 1921 по 1941 год Балтийский завод построил еще восемь судов, предназначенных для эксплуатации в Арктике.

Первый атомный ледокол: характеристики и описание

Атомоход "Ленин", который был отправлен на заслуженный отдых в 1985 году, сегодня превращен в музей. Его длина равна 134 м, ширина — 27,6 м, а высота — 16,1 м при водоизмещении 16 тысяч тонн. На судне были установлены два ядерных реактора и четыре турбины общей мощностью 32,4 МВт, благодаря чему оно было способно передвигаться со скоростью 18 узлов. Кроме того, первый атомный ледокол был оснащен двумя автономными электростанциями. Также на его борту были созданы все условия для комфортного проживания экипажа во время многомесячных арктических экспедиций.

Кто создавал первый атомный ледокол СССР

Работа над гражданским судном, оснащенным ядерным двигателем, была признана особо ответственным делом. Ведь Советский Союз, кроме всего прочего, остро нуждался в еще одном примере, подтверждающем утверждение о том, что "социалистический атом" является мирным и созидающим. В то же время ни у кого не вызывало сомнение, что будущий главный конструктор атомного ледокола должен иметь большой опыт в строительстве судов, способных работать в условиях Арктики. С учетом этих обстоятельств было решено назначить на этот ответственный пост В. И. Неганова. Этот известный конструктор еще до войны получил Сталинскую премию за проектирование первого советского арктического линейного ледокола. В 1954 году он был назначен на пост главного конструктора атомохода "Ленин" и приступил к работе вместе с И. И. Африкантовым, которому было поручено заняться созданием атомного двигателя для этого судна. Надо сказать, что оба ученых-конструктора блестяще справились с поставленными перед ними задачами, за что им были присвоены звания Героев Социалистического Труда.

Решение о начале работ по созданию первого советского атомохода для работы в условиях Арктики было принято Советом Министров СССР в ноябре 1953 года. Ввиду неординарности поставленных задач было решено построить макет машинного отделения будущего корабля в настоящую величину, чтобы на нем отрабатывать компоновочные решения конструкторов. Таким образом, исключалась необходимость каких-либо переделок или недочетов во время строительных работ непосредственно на судне. Кроме того, перед конструкторами, проектировавшими первый советский атомный ледокол, была поставлена задача исключить какую-либо возможность повреждения корпуса корабля льдами, поэтому в знаменитом институте "Прометей" была создана специальная сверхпрочная сталь.

История строительства ледокола "Ленин"

Непосредственно к работам над созданием корабля приступили в 1956 году на Ленинградском судостроительном заводе им. Андре Марти (в 1957-м он был переименован в Адмиралтейский завод). В то же время некоторые его важные системы и детали были сконструированы и собраны на других предприятиях. Так, турбины были произведены Кировским заводом, гребные электродвигатели — ленинградским заводом “Электросила”, а главные турбогенераторы стали результатом труда работников Харьковского электромеханического завода. Хотя спуск судна на воду состоялся уже в начале зимы 1957 года, ядерную установку смонтировали только в 1959-м, после чего атомный ледокол "Ленин" был отправлен на прохождение ходовых испытаний.

Так как судно было на тот момент уникальным, оно являлось предметом гордости страны. Поэтому во время строительства и последующего тестирования его неоднократно показывали высоким зарубежным гостям, таким как члены правительства КНР, а также политикам, занимавшим на тот момент посты премьер-министра Великобритании и вице-президента США.

История эксплуатации

Во время дебютной навигации первый советский атомный ледокол превосходно зарекомендовал себя, показав прекрасную работоспособность, а главное, наличие такого судна в составе советского флота позволило продлить срок навигации на несколько недель.

Спустя семь лет после начала эксплуатации было решено заменить устаревшую трехреакторную атомную установку на двухреакторную. После модернизации судно вновь вернулось к работе, и летом 1971 года именно этот атомоход стал первым надводным судном, которое смогло пройти мимо Северной Земли со стороны полюса. Кстати, трофеем этой экспедиции стал белый медвежонок, подаренный командой Ленинградскому зоопарку.

Как уже было сказано, в 1989 году эксплуатация “Ленина” была завершена. Однако первенцу советского атомного ледокольного флота не грозило забвение. Дело в том, что его поставили на вечную стоянку в Мурманске, организовав на борту музей, где можно увидеть интересные экспонаты, рассказывающие о создании атомного ледокольного флота СССР.

Аварии на "Ленине"

В течение 32 лет, пока первый атомный ледокол СССР находился в строю, на нем произошли две аварии. Первая из них случилась в 1965 году. В ее результате оказалась частично повреждена активная зона реактора. Чтобы устранить последствия аварии, часть топлива была помещена на плавтехбазу, а оставшуюся часть выгрузили и поместили в контейнер.

Что касается второго случая, то в 1967 году техническим персоналом судна была зафиксирована течь в трубопроводе третьего контура реактора. В результате пришлось заменить весь атомный отсек ледокола, а поврежденное оборудование отбуксировали и затопили в заливе Цивольки.

"Арктика"

Со временем для освоения просторов Арктики единственного атомного ледокола стало мало. Поэтому в 1971 году было начато строительство второго подобного судна. Им была "Арктика" — атомный ледокол, который после смерти Леонида Брежнева стал носить его имя. Однако в годы Перестройки судну вновь было возвращено первое название, и оно прослужило под ним вплоть до 2008 года.

"Арктика" — атомный ледокол, который стал первым надводным судном, сумевшим достичь Северного полюса. Кроме того, в его проект изначально была заложена возможность быстрой конвертации корабля в боевой крейсер вспомогательного назначения, способный действовать в полярных условиях. Это стало возможно во многом благодаря тому, что конструктор атомного ледокола “Арктика” вместе с командой инженеров, работавших над этим проектом, обеспечили кораблю повышенную мощность, позволяющую ему преодолевать льды толщиной до 2,5 м. Что касается габаритов судна, то они составляют в длину 147,9 м и в ширину 29,9 м при водоизмещении в 23 460 тонн. При этом в то время, когда судно находилось в эксплуатации, наибольшая длительность его автономных плаваний составила 7,5 мес.

Ледоколы класса “Арктика”

В период между 1977 и 2007 годами на Ленинградском (позже Санкт-Петербургском) Балтийском заводе были построены еще пять атомоходов. Все эти суда были спроектированы по типу “Арктики”, и на сегодняшний день два из них — “Ямал” и “50 лет Победы” продолжают прокладывать путь другим кораблям в бескрайних льдах у Северного полюса Земли. Кстати, атомоход под названием "50 лет Победы" был спущен на воду в 2007 году и является последним из произведенных в России и крупнейшим из ныне существующих ледоколов в мире. Что касается трех остальных судов, то на одном из них - “Советском Союзе” - на данный момент ведутся восстановительные работы. Вернуть в строй его планируют в 2017 году. Таким образом, “Арктика" — атомный ледокол, создание которого ознаменовало начало целой эпохи в Более того, использованные при его проектировании конструкторские решения актуальны и сегодня, спустя 43 года после его создания.

Ледоколы класса “Таймыр”

Кроме атомоходов для Советскому Союзу, а затем и России были нужны судна с меньшей осадкой, которые были предназначены для проводки кораблей в устья сибирских рек. Атомные ледоколы СССР (впоследствии России) данного типа - “Таймыр” и “Вайгач” - были построены на одной из судоверфей в Хельсинки (Финляндия). Однако большая часть размещенного на них оборудования, включая силовые установки, отечественного производства. Так как эти атомоходы предназначались для эксплуатации преимущественно на реках, их осадка составляет 8,1 м при водоизмещении 20 791 тонна. На данный момент атомные ледоколы России “Таймыр” и “Вайгач” продолжают работать на Однако вскоре им понадобится смена.

Ледоколы типа ЛК-60 Я

Суда мощностью 60 МВт, оснащенные ядерной силовой установкой, стали разрабатываться в нашей стране с начала 2000-х годов с учетом результатов, полученных при эксплуатации кораблей типа “Таймыр” и “Арктика”. Конструкторы предусмотрели возможность изменять осадку новых судов, что позволит им эффективно работать как на мелководье, так и в глубокой воде. Кроме того, новые ледоколы способны передвигаться даже во льдах толщиной от 2,6 до 2,9 м. Всего запланировано построить три таких судна. В 2012 году на Балтийском заводе состоялась закладка первого атомохода этой серии, который запланировано запустить в эксплуатацию в 2018 году.

Новый проектируемый класс сверхсовременных российских ледоколов

Как известно, освоение Арктики внесено в число приоритетных задач, стоящих перед нашей страной. Поэтому на данный момент ведется разработка для создания новых ледоколов класса ЛК-110Я. Предполагается, что эти сверхмощные суда будут получать всю энергию от атомной паропроизводящей установки мощностью 110 МВт. При этом двигателем судна будут служить три четырехлопастных имеющих фиксированный шаг. Главным преимуществом, которым будут обладать новые атомные ледоколы России, должна стать их повышенная ледопроходимость, которая предположительно составит не менее 3,5 м, тогда как у судов, эксплуатируемых сегодня, данный показатель составляет не более 2,9 м. Таким образом, конструкторы обещают обеспечить круглогодичную навигацию в Арктике по Северному морскому пути.

Как обстоит дело с атомными ледоколами в мире

Как известно, Арктика поделена на пять секторов, принадлежащих Росси, США, Норвегии, Канаде и Дании. Эти же страны, а также Финляндия и Швеция, имеют самые крупные ледокольные флотилии. И это не удивительно, так как без таких кораблей невозможно осуществлять хозяйственные и исследовательские задачи среди полярных льдов, даже несмотря на последствия глобального потепления, которые с каждым годом становятся все более ощутимыми. В то же время все существующие на данный момент атомные ледоколы мира принадлежат нашей стране, и она является одним из лидеров в деле освоения просторов Арктики.

Наравне с космосом в СССР мы покоряли и все остальные рубежи. В частности, Арктику - для нее в 1953 году было решено построить первый атомоход. Этот проект по важности, размаху и освещению почти соответствовал покорению космоса, и здесь тоже была гонка с американцами: они закончили свой авианосец «Энтерпрайз» на два года позже.

Чтобы понять, чем так важен ледокол «Ленин», нужно начать с короткого описания ситуации. Наша экономика зависела от транспортных путей через Арктику, а нормальная навигация там возможна только три-четыре месяца в году. Обычные ледоколы требуют слишком много топлива и, как следствие, не очень крупны (то есть не могут вести большие суда и караваны). Советская наука доказала, что эту проблему идеально решает ядерная установка. Если строить энергосистему на ней, то можно сделать ледокол большим, тяжелым, широким - и автономным на два-три года. А Курчатов с научной группой придумал, как именно это сделать.

Это была потрясающая возможность. Потому что можно было доказать всему миру, что наш атом реально мирный. И показать, как народы СССР в очередной раз превозмогли силы природы и раздвинули границы доступного человеческому.

Впечатление

Первое, что бросается в глаза при посещении «Ленина», - это его монументальность. Он был создан поражать. Если в космос нельзя было отправить ничего особо крупного (даже космонавтов подбирали по росту), то здесь у конструкторов был огромный простор для возможных работ. Посмотрите, насколько нетипично отделан ледокол:

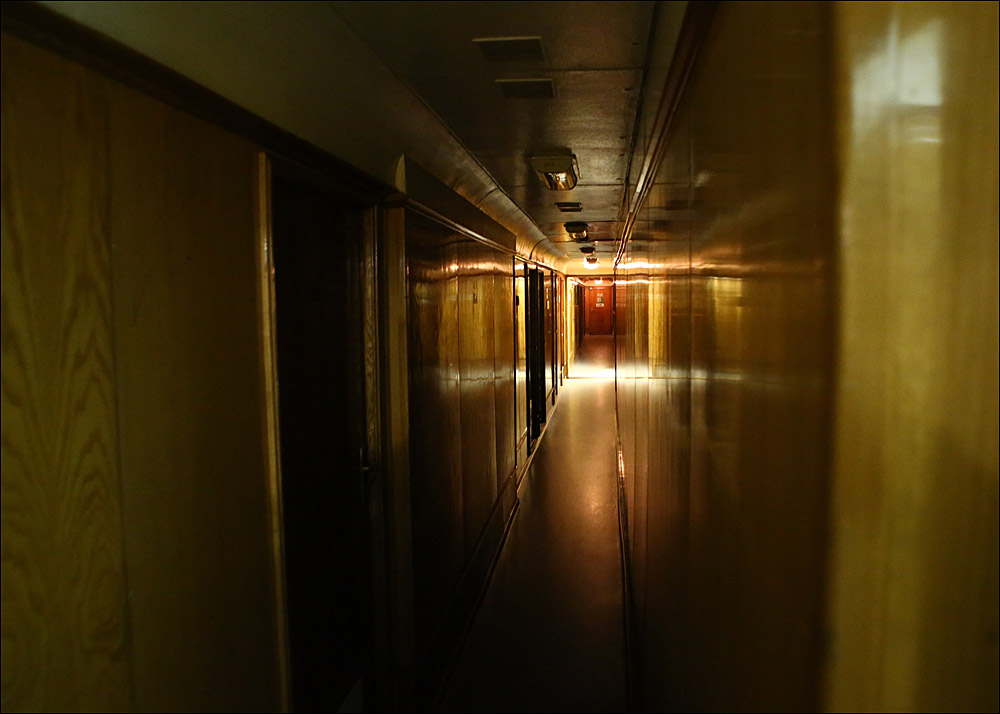

Дорогое дерево. Здесь нет никакой экономии - ни по массе, ни по материалу. Напомню, даже первые вагоны метро уже обшивали пластиком на основе ткани, вот таким (это я снял в реконструированном моторном вагоне метро серии А №1):

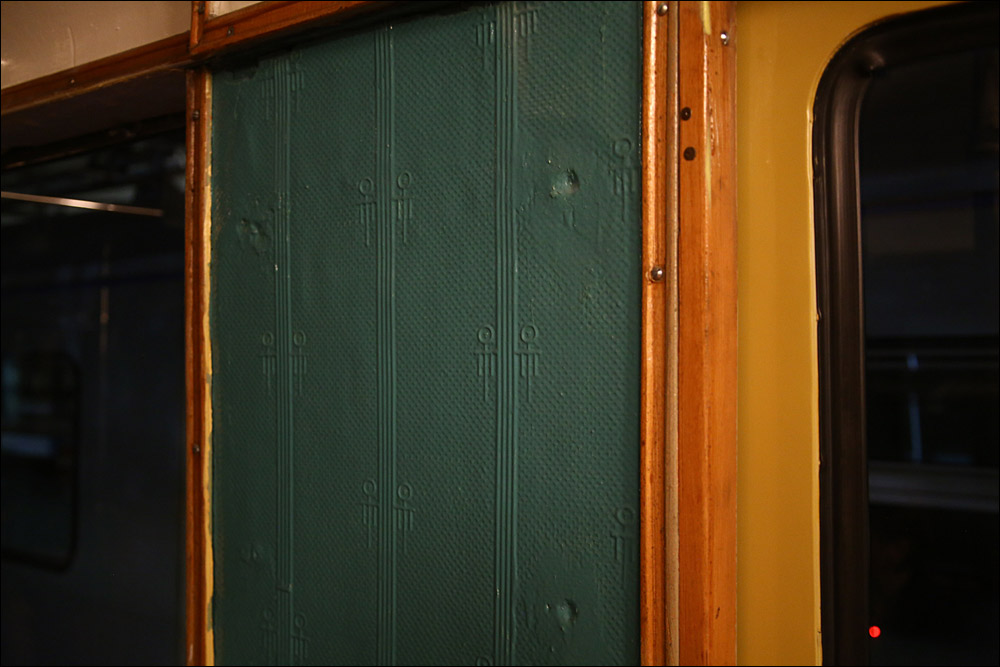

Этот же пластик использовался для пароходов, чтобы их облегчить. «Ленина» облегчать не стали. Почему? Во-первых, отделка деревом создает ощущение теплоты и комфорта. Это очень важно при ответственных работах, это очень важно в долгих переходах. Но, что важнее, атомоход нес ту же функцию, что первые станции метро. Он был символом наших возможностей, а значит, должен был поражать, и поражать сразу, с первого же взгляда.

Про ледоколы писали многие годы, и было что показать. А тем, кто его посетил, было что вспомнить. Он действительно невероятно просторный.

Естественно, его оснастили по последнему слову техники и подготовили почти как космический корабль к «автономке». На борту был полноценный госпиталь с невероятно современной технологией - рентгеновской установкой (такую имели не все материковые крупные больницы - а это ведь еще одно доказательство мирности атома!). На борту была парикмахерская, сапожная мастерская, портновская мастерская, салон отдыха, библиотека с читальным залом, курительный салон. Столовая использовалась как кинозал. В зале заседаний под ходовой рубкой можно было развернуть большой командный центр или провести официальный прием.

В дорогу бралось все - даже шахматы, на тот случай, если кому-то надо будет обсудить вопрос за партией.

Невероятное внимание уделили комфорту капитана и судовых офицеров. Их каюты были роскошнее, чем квартиры многих чиновников. Правда, меньше, чем эти квартиры, - реально большая была только у капитана, и она использовалась в том числе для проведения совещаний (плюс выделенная «кухня» для тет-а-тет). Для всего атомохода делали очень много мебели под заказ: заботились об эргономике всего и вся.

Автоматики в годы постройки было мало. Для «автономки» было достаточно 150 человек экипажа (по факту на борт заходило около 230). У второго поколения атомоходов это число сократилось до 100 человек. А на новом, четвертом поколении ледоколов, раза в два больших по размеру, уже 75 человек.

Проектные решения

Первой большой проблемой была компоновка машинного отделения. Над атомоходом работало несколько сотен предприятий СССР, и конкретно в машинном отделении было очень много смежников: надо было поставить около 6 тысяч единиц техники, причем часто вообще не так, как это делалось традиционно. Одна только смена технологии пайки труб на сварку поменяла много в представлениях о 75 километрах труб ледокола.

Поэтому машинное отделение собрали из дерева. Натурально сделали макет из дерева и начали компоновать там все узлы. Переделать деревянный блок на макете было куда быстрее, чем подвинуть реальное оборудование уже внутри реального корпуса. Позже эту же методику использовали при ремонтах: пробовали с деревянными деталями, а после ставили уже основные, если операция отрабатывалась штатно. Реактор рядом все же.

На момент выхода из дока в Ленинграде встала еще одна дико смешная по современным меркам проблема: осадка - 10 метров, а глубина канала - 9 метров. Можно было углубить канал, можно было построить поддерживающие понтоны - много чего можно было. Но рассчитали прилив и решили ждать подъема воды на 2,5 метра: статистически такое должно было произойти.

На этом экономили огромные деньги страны, но могли потерять время: для символа пропаганды было очень важно попасть в нужную дату, то есть в 6 ноября 1959-го, это 42-я годовщина революции. В годовщину партия хотела показать народу, что было достигнуто общими силами. Задерживать дедлайн было нельзя: это был дедлайн в буквальном смысле, где если что-то не так, могли бы и расстрелять. (Обновлено: cadmi уточняет, что вряд ли расстреляли бы в 1959-м.)

Месяц ждали воду. В конце концов автора идеи А. Лейбмана вызвали к особистам «на поговорить». Он вышел из здания и сразу встретил помощника, который сказал, что вода будет ночью. Вернулся в здание и сообщил об этом особистам. Те сразу просияли: «Вот видите, стоило нам заняться этим вопросом, и вода сразу появилась!»

Вода держалась 2 часа 20 минут, ледокол проводили чуть меньше 2 часов. К годовщине успели испытать и сдать.

Выполнение задач

На самом деле ни одна другая страна не нуждалась в атомоходах так, как СССР. У нас был огромный сектор Арктики, и через него нам надо было ходить. «Ленин» эту задачу решил на отлично: 30 лет на трассах Арктики, с 1959 года по 1989-й. Следом за ним построили еще атомоходы, и их объединили в одну схему. Получилась круглогодичная навигация караванами. Автономность неограниченная, возможна загрузка топлива раз в 4-6 лет, и, учитывая, что в сутки потребляется около 45 граммов топлива - можно было бы добросить контейнер самолетом или вертолетом (в теории, на практике так и не вышло).

Вот топливо, собственно, сами тонкие трубочки в разрезе:

Реакторных установок было сразу три (после модернизации с ОК-150 до ОК-900 - два блока), они вырабатывали пар для четырех электростанций - точнее, четырех турбинных генераторов, питающих током три электродвигателя винтов.

Все остальные узлы тоже как минимум дублировались. На случай полного отказа реакторных установок были дизельные станции плюс 500 тонн запаса дизельного топлива.

Вот реакторный отсек в современном виде (все это габаритные макеты):

На ледоколе сверху вертолетная площадка для ледовой разведки. Этим же вертолетом с полярных станций можно было брать срочных больных в госпиталь «Ленина».

Вообще, тут надо немного рассказать про то, как, собственно, он помогает проходить транспорту через лед. Первое и главное - форма корпуса ледокола не приспособлена для обычной навигации, она неоптимальна с точки зрения хождения по обычной акватории. Носовая часть сделана покатой - так, чтобы ледокол «заползал» на лед, а потом скалывал его своей массой:

То есть он не «бодает» лед, как многим кажется, а ломает его и отправляет в стороны. Функция ледокола - сделать проход в ледовом поле, чтобы по этому проходу за ним прошли транспортные суда. При ломке он немного рыскает, то есть получается проход чуть шире корпуса, но с боков - со льдинами, дальше с ледяной кашей, а в середине чистый.

Разумеется, это получается далеко не всегда: есть льды такой толщины, которые ледокол просто не проломит. Поэтому нужно очень хорошо оценивать, что впереди: иногда караван нужно оставлять для разведки льда корпусом, иногда - вести сложным зигзагом, иногда - возвращаться. Есть около 60 основных маневров: например, разведка корпусом, а потом проведение каравана на буксире по одному судну через «ледовую» перемычку. На сложных перемычках можно брать лед не непрерывным ходом, а форсированием с разгона. Когда нужен широкий проход, например, при смыкающихся льдах - можно прокладывать канал «елочкой», двигаясь вперед-назад под углами. Можно разворачиваться и прокладывать второй проход рядом с первым, если есть опасность компрессии или одно из судов уже зажато льдами. Много маневров рассчитано на два ледокола: есть схемы параллельного движения, форсирования льда вдвоем (один давит, другой толкает в корму), форсирования и проводки и так далее.

Если интересно, то путешествие по ссылкам можно начать с текста «Работа ледокола при проводке судов во льдах».

Если ледокол заклинивает, то его начинают раскачивать. Обычно это делается ходом винтов вперед-назад, но на «Ленине» есть специальные балластные цистерны на бортах, в которые можно перекачивать воду слева направо и наоборот - это дает возможность раскачивать ледокол «изнутри».

Крепление для мебели в полу на случай качки:

А стулья столовой уже закреплены с самого начала:

Больше про интерьеры и энергосистему писал lozga. Теперь обратите внимание на управление винтами (три рукоятки):

Телеграф для связи с машинным отделением встречается в ходовой рубке три раза: слева, справа и по центру. Вот он с другой стороны:

Обратите внимание на журналы слева, они выдают музейную реконструкцию ходовой рубки. После путешествия под парусом около Гренландии для меня эта полка смотрится как источник опасности - журналом в голову точно прилетит при качке. И да, я уточнил, конкретно эта полка появилась после превращения атомохода в музей, обычная качка довольно сильна.

Как видите, в иллюминаторах доступен панорамный обзор. Поэтому основное управление маневром делается оттуда, где стоит человек, - чтобы не бегать посмотреть и обратно.

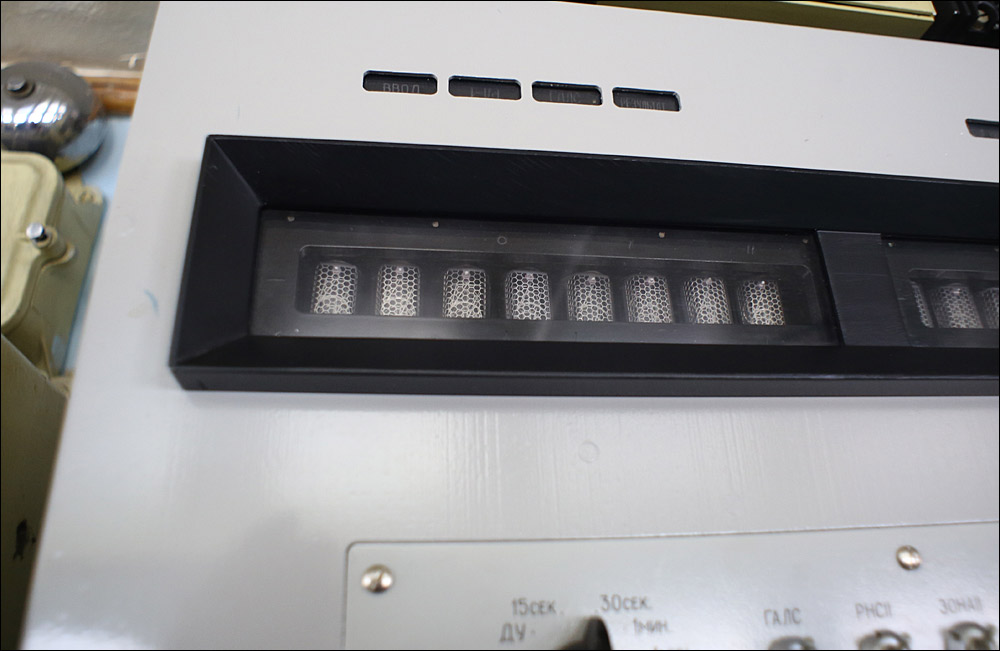

Все приборы ранней автоматической эры:

Это вот экран радара:

Это вот фрагмент экспозиции - поразившее меня своей элегантностью устройство для растапливания снега. Рядом есть макет арктической станции и еще много интересных штук.

Ах да! Для атомоходов делались серьезные расчеты оптимальных маневров: капитан и офицеры не только знали ледовую физику, но и учили серьезную прикладную математику процессов.

Операция по смене установок

В процессе эксплуатации выяснялось много практических вещей. И если, например, цвет краски был важен как опыт, но оказал не очень сильное влияние на историю: просто потом начали красить вместо темных цветов в арктический красный - то вот с энергетикой не все было так банально.

Одна из самых интересных вещей, произошедших с «Лениным», - то, как ему подорвали днище, чтобы затопить реакторные блоки. Если очень коротко, то история следующая: в какой-то момент стало понятно, что смонтированные ядерные системы сделаны далеко не самым оптимальным образом. Да, по знаниям примерно 1955-1957 года все было идеально. Но это был первый атомный надводный корабль, и по ходу эксплуатации стало понятно, что кое-что можно было бы сделать лучше. В 1965 году произошла первая серьезная авария, потребовавшая выгрузки топлива и захоронения его на глубине в специальном контейнере.

Вторая авария произошла всего через два года (даже меньше). Осенью 1967 года было решено выгрузить оборудование на 3700 тонн. Это блок 22,5×13×12 метров, то есть фрагмент высотой с семиэтажку в центре корпуса. Ледокол встал на место захоронения реакторного отсека, затем его подготовили к выгрузке - залили компаундом (термоактивной полимерной смолой. - Прим. ред.) все, что смогли, для защиты дна океана от радиации, разрезали, что смогли, заложили кумулятивные заряды, поставили специальные переборки, чтобы после взрыва отсек не заклинило с перекосом. А потом взрывом вырвали середину корпуса и «поймали» на понтон. Ее отбуксировали чуть в сторону, и она расчетно затонула. Ледокол с затопленным отсеком отбуксировали в док для восстановления корпуса. Потом, позже, его еще раз поставили в док, но уже в Северодвинске - для установки новых реакторов ОК-900, учитывающих весь накопленный опыт эксплуатации.

Вот есть «карандашные» схемы процесса, а - цитирование записей из журналов.

«22:15. Уровень воды в центральном отсеке достиг 9,0 метра. Носовой и кормовой клинкеты перекрыты, заполнение отсека забортной водой прекращено.
22:22. Капитаном объявлена 5-минутная готовность.
22:27. Произведен взрыв. Отсек ушел в воду. Аварийные партии приступили к осмотру своих постов».

Нынешнее состояние ледокола

Сейчас «Ленин» - это музей. Его хотели было списать, но потом поняли, что это хоть и от СССР, но все же символ. Сняли с него все то, что не имеет отношения к музейной программе, и поставили в порту Мурманска. На нем есть экипаж и капитан. Пускают экскурсии по несколько раз в день - правда, не по всем отсекам. Как сказали на месте, планируется макет вертолета сверху (вроде как ищут списанный вертолет, чтобы его поставить на площадку), и сейчас там еще демонтировали часть кают экипажа и сделали интерактивную выставку (в частности, про то, как белые медведи открывают банки сгущенки, сброшенные с ледокола туристами). Если будете в тех краях - обязательно загляните. Ледокол впечатляет даже не столько интересностью, сколько тем, какие сильные вещи мы делали уже в 1960-х.

Из 150 рейсов на Северный полюс наш флот сделал 114 (по состоянию на осень 2017 года, первый рейс был чуть больше 40 лет назад). Сейчас можно взять билет и примерно за 80 часов дойти до Северного полюса на другом атомоходе, «50 лет Победы» (вся экспедиция - 10-11 суток). Стоит это удовольствие около 30-40 тысяч долларов, и, по непроверенным данным, билеты на следующий год уже почти полностью выкуплены китайскими туристами.

Но мне кажется, это все-таки мечта каждого пацана, рожденного в СССР. Как полететь в космос.
