В настоящее время водяные системы пожаротушения подразделяются на следующие виды:

• спринклерные системы пожаротушения;
• спринклерные установки пожаротушения с дистанционным пуском;
• дренчерные системы пожаротушения;
• модульные установки пожаротушения тонкораспыленной водой (МУПТВ EI-Mist).

Водяное пожаротушение зарекомендовало себя с лучшей стороны на протяжении многих лет и постоянно совершенствуются. Наряду со спринклерным и дренчерным пожаротушением, представляющими из себя сеть трубопровода для подачи воды в зону горения, насосных станций и оросителей, в настоящее время всё большее распространение получают модульные установки пожаротушения тонкораспыленной водой (МУПТВ).

Это обусловлено тем, что модульное пожаротушение с успехом применяются на уже эксплуатируемых объектах, где невозможно предусмотреть запас огнетушащего вещества для целей пожаротушения, требуемый для спринклерных и дренчерных установок пожаротушения, а также не требует прокладки сложных коммуникаций.

Специалисты компании "Пламя Е1" подберут оптимальное противопожарное решение для любого помещения.

Водяное пожаротушение — наиболее распространенная, обладающая наибольшим количеством преимуществ при ликвидации пожара система пожаротушения. Системы водяного пожаротушения допускается применять в местах массового пребывания людей, кроме того системы спринклерного пожаротушения способны выполнять функции пожарной сигнализации (запускать системы оповещения людей при пожаре, передавать сигналы на отключение технологического оборудования, электроснабжения, запуск систем дымоудаления).

Автоматические спринклерные системы пожаротушения

Самые простые, эффективные автоматические системы пожаротушения - это спринклерные системы пожаротушения.

Коснструктивной особенностью является использование элементов, которые способны самостоятельно включаться при достижении в помещении оперделенной пороговой температуры.

Высокая эффективность и отказоустойчивость спринклерных систем определяется тем, что в них нет элементов обратной связи любого типа, а так же полуавтоматических или автоматических устройств.

Постоянно разрабатываются новые элементы и материалы, растет эффективность и мощность систем. Инерционность срабатывания значительно сокращается, но ключевые принципы функционирования все те же.

Спринклерная система - сеть труб, заполненных водой с постоянным давлением. Конечным элементом системы является спринклер.

Спринклер - центральный элемент системы, разбрызгиватель, который распыляет воду под давлением, оснащенный наконечником.

Система наконечников, герметично закрытых колпаками из материала, быстро разрушающегося при достижении пороговой температуры - ключевое средство тушения пожара.

При возникновении пожара наконечники быстро разрушаются от высокой температуры и вода начинает распыляться на очаг возгорания.

Следующие улучшения спринклерных систем производились преимущественно с конструкцией наконечников а также запирающих устройств.

Спринклерная система пожаротушения в настоящее время

Главным веществом для пожаротушения выступает обыкновенная вода из водопровода. Давление воды в системе сохраняется на постоянном уровне при помощи обратных запорных клапанов.

В случае поломки или временного отключения магистрального трубопровода уровень давления в системе будет достаточным для однократного первоначального срабатывание.

Преимущества спринклерной системы системы:

• работа в автоматическом режиме;
• отсутствие электропитания;
• отсутствие сложных схем обратной связи;
• постоянная готовность к работе;
• длительный срок эксплуатации.

При старте системы, давление воды падает и происходит включение резервного насоса автономного водоснабжения, являющегося обязательной частью спринклерных систем пожаротушения.

Классический распылитель со временем также подвергался многократным усовершенствованиям. Наиболее эффективным до сих пор, является распылитель с запорным клапаном с легкоплавкой вставкой, закрепленной с внешней стороны.

Распылитель в системах, использующихся в настоящее время, эффективно работает с площадью до 12 м².

Необходимая длительность и эффективность работы спринклерной системы тушения пожаров дополнительно обеспечивается еще и тем, что при срабатывании одного распылителя могут сработать смежные с ним спринклеры.

Недостатки системы:

• инерционность срабатывания;
• зависимость от работы сети водоснабжения;
• противопоказания к тушению электропроводки;
• зависимость от температуры воздуха.

Спринклерные системы имеют еще одну особенность, увеличивающую эффективность пожаротушения: при распылении воды дополнительно смачиваются поверхности и предметы, находящиеся в зоне эффективного действия.

Автоматическое спринклерное пожаротушение функционирует полностью автономно, но должно интегрироваться в единую систему противопожарной безопасности, так как первичное тушение пожара является лишь начальной частью ликвидации возгорания.

Сухие спринклерные системы тушения огня

Использование классических спринклерных систем ограничено, так как рабочее вещество (вода) при температурах ниже 0С замерзает, парализуя работу системы и разрушая подводящие трубы вследствие изменения объема при кристаллизации.

Снижение точки замерзания воды при помощи химических реагентов не оправдало себя из-за выпадения осадочных компонентов, которые сильно сказываются на работоспособности спринклерной системы пожаротушения, вплоть до полного отказа.

В данной ситуации есть выход - использование сухой спринклерной системы. В режиме ожидания срабатывания трубопроводы заполнены сжатым воздухом.

При включении любого спринклера сжатый воздух выходит через клапан, возникает локальное разрежение давления. В свою очередь, это приведет к включению ускоренной продувки для остальных спринклеров для приведения системы пожаротушения в режим непосредственного функционирования

После этого вода начинает заполнять турбопроводы системы. Далее все происходит по стандартной для спринклерных систем пожаротушения схеме.

Проектирование и техобслуживание спринклерных систем должно осуществляться организациями, имеющими необходимые лицензии для работ подобного рода. Спринклерные системы пожаротушения являются сертифицированными объектами пожарного назначения, и все их параметры регламентируются соответствующими ГОСТами и СНиПами.

Дренчерные системы пожаротушения

Одним из вариантов спринклерных систем являются дренчерные системы пожаротушения.

Главное отличие спринклерной и дренчерной систем пожаротушения состоит в способе активации.

Распылители дренчерных систем приводятся в действие с помощью сигнала от центрального пульта или пожарного извещателя, а не от срабатывания теплового замка. Во многих случаях это уменьшает инертность срабатывания системы и повышает ее эффективность.

Применяются дренчерные системы на объектах любого типа и назначения. Отличие может состоять только в состоянии трубопроводов. Сухие системы применяются на неотапливаемых объектах или любых других точках, где исключена возможность взрыва или внезапного интенсивного возгорания. Во всех остальных случаях устанавливаются водонаполненные дренчерные установки.

Для того, чтобы определить оптимальный вариант противопожарной системы вы можете воспользоваться формой обратной связи.

Водяное пожаротушение относится к эффективному, молниеносному и универсальному методу ликвидации очага возгорания. Это один из экономически выгодных вариантов (стоимость огнетушащего вещества – минимальна).

Стоимость водяного (сплинкерного) пожаротушения

Для тушения пожаров в музеях, архивных и серверных помещениях, библиотеках, объектах с большим количеством электрического оборудования этот способ неприемлем. Тушение пожаров с использованием воды при исключении этих факторов – популярный и востребованный способ.

Пожаротушение водой: преимущества и область применения

Водяное пожаротушение используется на промышленных и строительных объектах, в складских помещениях, загородных домах.

Среди преимуществ этого способа ликвидации очага возгорания следует отметить следующие:

• отсутствие нанесения вреда собственности и имуществу;
• невысокая стоимость (себестоимость огнетушащего вещества – воды минимальна);
• безопасность;
• универсальность (использование на многих объектах);
• простота установки и последующего технического обслуживания.

Кроме того, комплексы водяного пожаротушения возможно применять в помещениях и на объектах с большим количеством находящихся там людей, в том числе и в клиниках, хосписах, домах отдыха. Использование порошковых и газовых систем в этих случаях недопустимо.

Разновидности установок водяного пожаротушения

В настоящее время наиболее востребованы установки водяного пожаротушения двух типов: спринклерная и дренчерная.

Спринклерная установка конструктивно выглядит как совокупность соединенных между собой трубопроводов, в которые закачана вода. Через некоторые промежутки в трубы вставлены оросители. Принцип работы такой системы – ряд последовательных действий:

1. В случае появления очага возгорания в помещении повышается температура.
2. Происходит расширение жидкости в замке, благодаря чему происходит разрушение капсулы.
3. Открывается путь в помещение огнетушащего вещества.
4. После того, как начинается распыление воды, давление в системе падает, что приводит в действие насосный комплекс водоснабжения в автономном режиме.

В качестве материалов для изготовления труб используют сталь или высокоустойчивый к действию повышенных температур пластик. Обратные клапаны – элементы, благодаря которым поддерживается высокий уровень давления в трубах. Среди преимущественных особенностей спринклерных установок выделяют:

• автономный режим работы;
• возможность функции срабатывания при отсутствии питания от электросети;
• минимизацию ложных срабатываний;
• продолжительный срок работы;
• простоту сервисного обслуживания.

Недостатки спринклерных систем связаны с наличием связи работы этой установки с функционированием сети водоснабжения централизованного типа. Кроме того, эти комплексы зависят от температурного режима в помещении, поэтому маленькие очаги возгорания могут нанести непоправимый урон материальным ценностям в помещении.

Дренчерные установки и использование

Если говорить о втором типе водяных установок пожаротушения – дренчерных установках, то срабатывание этих систем осуществляется вследствие сигнального сообщения датчиков сигнализации. Под влиянием датчиков происходит активизации главных насосов, заполняющих водой трубопроводы. Для установок данного типа характерна такая отличительная особенность как молниеносность срабатывания. Кроме того, оборудование не нуждается в постоянном нахождении внутри труб воды. Водяное спринклерное пожаротушение предусматривает функционирование с трубопроводом, внутри которого постоянно находится вода.

Критериями при выборе того или иного типа установки являются тип помещения, природа хранящихся внутри веществ, уровень пожарной нагрузки помещения или объекта. Водяное пожаротушение как эффективный, экономически выгодный и надежный способ борьбы с огнем на большинстве объектов остается одним из единственно приемлемых вариантов.

Все понимают, из чего складывается безопасность любого объекта. Прежде всего, это современное, техническое оснащение, которое, гарантировано, поможет вам справиться с возникшей, чрезвычайной ситуацией. Но даже при больших, финансовых затратах на хорошее оборудование можно не добиться максимального эффекта. Только благодаря человеческому фактору можно с пользой реализовать возможности протекции установленной системы. Причём это касается, как лиц производящих установку, так и специалистов, ежедневно контролирующих её работу за диспетчерским пультом. В данном случае речь пойдёт о водяном пожаротушении.

Если вы ищите систему, способную вас застраховать от практически любого типа пожаров, то, конечно же, остановите свой выбор на водяном пожаротушении, оборудование которого можно приобрести у нашей специализированной фирмы. Подавляющее большинство предприятий и технических объектов защищены данным типом . Исключением являются только некоторые типы производства, где существует опасность горения воспламеняющихся жидких сред и присутствия низких, наружных температур. Также строго запрещено использование водяной системы пожаротушения на производстве с горящим оборудованием, которое не обесточено от центрального напряжения. Во всех остальных случаях СНИП вне конкуренции.

Преимущества водяного пожаротушения

Какие же имеются объективные преимущества использования этой системы? Их очень много и мы назовём главные из них:

• отличная экономичность, позволяющая нести минимальные затраты. В первую очередь, это касается самого ресурса – воды. При необходимости такую установку можно, без особых затруднений, разобрать, а затем транспортировать на новое место. Демонтаж и её установка производятся довольно быстро;
• универсальность использования, при которой данный тип системы пожаротушения можно монтировать на объекте практически любого типа. Благодаря возможности тушению подавляющего числа категорий пожаров она получила широкое распространение;
• многоразовое использование. Чтобы привести систему водяного пожаротушения в фазу активной готовности требуется потратить около 3 часов (в зависимости от особенностей конструкции модуля время может незначительно варьироваться);
• широкая вариация эксплуатации. Под этим определением скрывается возможность работы системы по локальному или общему сценарию на объекте. Благодаря современным, техническим решениям появляется возможность реализовать большое количество настроек. При необходимости вода может взаимодействовать со специальными, активными реагентами, которые значительно повышают эффективность тушения очага пожара.

Сфера использования водяного пожаротушения

Ещё раз следует акцентировать внимание на полную безопасность и эффективность водяного пожаротушения СНИП. Прежде всего это касается отсутствия угрозы здоровья эвакуирующимся из опасной зоны людям. Именно поэтому этот тип пожаротушения подходит для:

• городских, культурных и развлекательных центров;
• учреждений социальной инфраструктуры, куда относятся клиники, школы или детские сады;
• аэропорты и железнодорожные павильоны ожидания;
• здания офисного типа;
• крупные спортивные сооружения крытого типа;
• складские объекты любой площади, крытые парковки автотранспорта или ремонтные ангары;
• подземные и отдельностоящие паркинги жилых домов.

Безопасность – работа для профессионалов!

По статистике более 80% клиентов нашей фирмы отдают предпочтение нашему предложению по реализации водяного пожаротушения, проект которого мы индивидуально разрабатываем. Если вам необходимо максимально надёжно обезопасить подконтрольный объект от негативного воздействия пожара и при этом понести минимальные расходы на приобретении системы, то это предложение будет наиболее актуальным.

Помимо водяных систем мы занимаемся проектирование и монтажом:

• газовых систем пожаротушения (идеальны для сохранения целостности и работоспособности высокотехнологичного оборудования, попавшего в участок возгорания);
• пенных систем пожаротушения (для тушения пожаров класса А и Б);
• порошковых систем пожаротушения (для тушения пожаров класса А, В, С, D).

Обращаем ваше внимание на то, что работы такого плана стоит обязательно отдавать в руки профессионалов. От качества установленного оборудования и уровня компетентности монтажных манипуляций будет напрямую зависеть сохранность ваших материально – технических ценностей, а также жизни людей. Опираясь на опыт нашей фирмы, вы сможете гарантированно исключить риски от недоработок. К тому же наше водяное пожаротушение, цена которого удерживается нашим предприятием в комфортной для заказчика зоне и, как правило, привлекательнее чем у конкурентов, позволит вам сделать правильный, целесообразный выбор.

СПРИНКЛЕРНАЯ система пожаротушения. Принцип работы

Наша фирма широко практикует установку двух типов систем водяного автоматического пожаротушения. Первый из них – это СПРИНКЛЕРНЫЕ установки. Их главное преимущество – это активация только на том локальном участке, где было зафиксировано превышение температурного порога. В соответствии с современными, техническими требованиями в магистральный трубопроводный участок (до транспортной зоны). Непосредственно же участки труб, которые производят транспортировку воды к конструкции распылителей огнетушащим веществом не заполняются. Благодаря этому решению появляется возможность реализовать проект СПРИНКЛЕРНОЙ установки водяного пожаротушения в помещениях, где имеет место быть низкий температурный режим. На практике это означает нивелирование рисков ложного срабатывания системы, и как следствие сохранение имеющихся материально – технических ценностей. СПРИНКЛЕРНАЯ , стоимость которой не станет критической для вашего бюджета, это, несомненно, один из лучших вариантов защиты вашего объекта.

ДРЕНЧЕРНАЯ система пожаротушения. Принцип работы

Второй системой водяного пожаротушения является – ДРЕНЧЕРНАЯ. В отличии от СПРИНКЛЕРНОЙ у неё отсутствует, так называемый тепловой замок. В результате этого активация системы производится абсолютно на всех подконтрольных участках. Несомненные преимущества такой системы:

• быстрое реагирование на возникший очаг возгорание и его ликвидация;
• обнаружение возгорания на самой ранней стадии его возникновения.

В целом, СПРИНКЛЕРНЫЕ и ДРЕНЧЕРНЫЕ установки пожаротушения являются эффективным способом для локализации очага возгорания на подконтрольном объекте.

Технический регламент работ

На сегодняшний день актуален технический регламент ГОСТ Р5068-94. Он регулирует проведение работ по проектированию, монтажным работам, тестовому запуску и сдачи в активную фазу работы автоматических установок пожаротушения. Также действуют технические указания «СП 5.13130.2009». Данная документация строго определяет параметры проектирования систем водяного пожаротушения:

• фактический расход вещества, предназначенного для тушения пожаров;
• сила орошения очага возгорания и временной интервал воздействия на него;
• значения площади участка, за который ответственен отдельный распылитель;
• расстояние между посадочными местами распылителей системы.

Кроме того, от исполнителя требуется знание базовых показателей:

• конструкций всех типов распылителя;
• локализация и площадь всей обслуживаемой зоны;
• фактические мощности установленных, насосных агрегатов;
• тип запорной арматуры;
• вместительность ёмкостей для использующегося огнетушащего агента.

Доверьте свою безопасность в надёжные и профессиональные руки!

Руководитель монтажников ООО Магматика - Мельников Владмимр Николаевич:

«В строительстве работаю после училища, прошел все этапы – был электромонтером охранно-пожарной сигнализации, электромонтажником, прорабом, начальником участка. Работу свою люблю и чувствую ответственность за каждого монтажника и за каждый прибор и датчик»

Автоматическая установка пожаротушения (АУПТ) - установка пожаротушения, автоматически срабатывающая при превышении контролируемым фактором (факторами) пожара пороговых значений в защищаемой зоне.

Установки водяного пожаротушения являются самыми распространенными системами тушения. Такие установки применяются на объектах с большой площадью - торговых и развлекательных комплексах, спортивных сооружениях, гостиницах, автостоянках и гаражах, складах и военных объектах. В качестве огнетушащего вещества здесь выступает вода.

Отдельный вид водяного пожаротушения - переносные

Принцип действия установок водяного пожаротушения состоит в охлаждении горящих материалов ниже температуры воспламенения и прекращения химической реакции горения.

При этом, все автоматические установки пожаротушения (кроме спринклерных) могут приводиться в действие ручным и автоматическим способом. Спринклерные установки пожаротушения приводятся в действие исключительно автоматически.

Главными преимуществами систем водяного пожаротушения является их экономичность, ведь они являются, пожалуй, самым дешевым инструментом для тушения пожаров устранения очагов возгорания. При этом все элементы водяной системы тушения пожаров стоят недорого, и их монтаж производится в кратчайшие сроки.

Перейти в каталог модульных установок пожаротушения тонкораспыленной водой (МУПТВ ).

Вода, как источник, воздействия на огонь не несет никакой скрытой опасности, в отличие от газов, потому, как не вступает во взаимодействие с различными химическими веществами. Благодаря этому водяные модули пожаротушения способны работать в любых условиях.

Недостатками систем водяного пожаротушения являются:

электропроводность воды (и невозможность тушения водой пожаров электрооборудования),

невозможность работы системы при отрицательных температурах,

возможность причинения ущерба помещениям и материальным ценностям от залива водой,

необходимость в инженерных сооружениях (насосные станции, резервуары и пр.)

необходимость электроснабжения большой мощности.

Чтобы избежать перечисленных недостатков, в настоящее время применяются системы водяного пожаротушения тонкораспыленной водой (водяным туманом). Значительно меньший размер капель позволяет более эффективно тушить пожар при значительно меньшем расходе воды. Установка таких систем возможна даже в музеях, библиотеках и архивах.

Классификация установок водяного пожаротушения

Установки водяного пожаротушения по типу оросителей подразделяются на (в соответствии с ГОСТ Р 50680-94 «Установки водяного пожаротушени автоматические»):

спринклерные;

дренчерные

Дренчерные системы

Дренчерные системы водяного пожаротушения применяются в помещениях с повышенной пожаро- и взрывоопасностью, такие как склады и производства легковоспламеняющихся материалов, объекты энергетики и пр.

В отличие от спринклерного оросителя, дренчерный ороситель открыт всегда, а вода подается к дренчерам по сигналу либо от спринклерной системы, либо от системы пожарной сигнализации.

Дренчерные системы также применяются для создания водяных завес - отсечения той части здания, где произошло возгорание, от других его частей с целью предотвращения распространения пожара.

Ознакомиться с огромным ассортиментом дренчерных оросителей, верхней и нижней направлениями розетки, вертикальной и горизонтальной установкой Вы, сможете перейдя по ссылке:

Пенным пожаротушением называется тушение пожаров с помощью пены, то есть дисперсии (смеси) газа с жидкостью. Для этого в воду добавляются вещества, увеличивающие стойкость дисперсной системы – пенообразователи. Будучи смешанной с пузырьками газа, обычная вода приобретает целый ряд совершенно новых свойств:

Чрезвычайно низкая плотность, позволяющая эффективно тушить даже самые легкие фракции перегонки нефти.

Отсутствие у пены пленки поверхностного натяжения многократно увеличивает смачивающую способность. Именно поэтому пена отмывает загрязнения гораздо лучше, чем вода – это общеизвестно. Но не все знают, что это свойство улучшает не только моющие, но и тушащие качества.

Способность растекаться по любой поверхности позволяет тушить большие площади возгорания.

Этим преимущества пенного пожаротушения не ограничиваются. Одним из важных особенностей тушения с помощью пены является то, что пена «готовится» непосредственно в момент использования. Резервуар установки пенного пожаротушения наполнен водой, смешанной с пенообразователем. Соединение воды с инертным газом, то есть собственно образование пены, происходит непосредственно во время тушения пожара в устройстве, которое так и называется – пенный пожарный ствол. Это существенно упрощает транспортировку огнетушащей смеси, ведь объем исходного вещества многократно меньше объема пены.

Тушение пожара пенным раствором производится следующим образом. Горение осуществляется за счет кислорода. Пена плотно покрывает объект, не допуская кислород к нему, что пресекает процесс возгорания. Она предотвращает выделение любых горючих испарений. А вода, которая содержится в пенных растворах, способствует охлаждению объекта тушения.

Типы пены

Пена низкой кратности - тяжелая пена: кратность пены 4 - 20 (пенные оросители, генераторы пены, стволы)
- Пена средней кратности - средне тяжелая пена: кратность 2 - 200 (стационарные установки)
- Пена высокой кратности - легкая пена: кратность 200 - 1500 (генераторы легкой пены)

Проектирование и монтаж

Для обеспечения бесперебойной работы водяных систем необходимо устройство внутренних и наружных противопожарных водопроводов. Наружный противопожарный водопровод является бессменным элементом любого населенного пункта и подключается к общественному водопроводу.

При проектировании любого здания и сооружения необходимо также предусматривать устройство внутреннего противопожарного водопровода, который является таким же важным элементом любого дома, как вентиляция или газоснабжение.

Если вы решили установить в своем помещении водяную систему пожаротушения, тогда с радостью предложит вам самые современные и надежные спринклерные и дренчерные системы, проверенные временем.

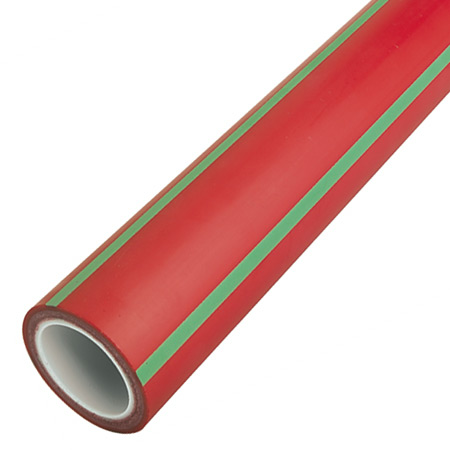

Противопожарные полипропиленовые трубы

Движение воды в системах водяного пожаротушения, осуществляется, как известно, по трубам. Эти трубы могут быть как металлические, так и пластиковые. Понятно, что пластиковые трубы сильно подвержены воздействию огня и высокой температуры. Современные технологии позволили создать пожаро и огнестойкие полипропиленовые трубы, которые пригодны для приминения в системах водяного пожартушения. Многослойная комбинированная полипропиленовая труба, высокая стойкость к воспламенению которой обеспечена за счет уникального пожаростойкого компаунда, рассчитанного на особые требования в области пожаротушения.

СВОЙСТВА ПРОТИВОПОЖАРНЫХ ТРУБ И ФИТИНГОВ:
Трёхслойное строение с усиленным средним слоем из стекловолокна обеспечивает трубы дополнительной прочностью. Внутренний слой не подвержен коррозии, обладает абразивной и химической устойчивостью и высокой пропускной способностью.

ПРЕИМУЩЕСТВА ПРОТИВОПОЖАРНЫХ ТРУБ:
Антикоррозийность, абразивная и химическая устойчивость;
Незначительная шероховатость поверхности трубы;
Легкость устанавливаемых конструкций обычным сварочным аппаратом;
Максимально быстрый и удобный монтаж;
Возможность установки на уже действующих объектах, в труднодоступных местах;
Длительный срок эксплуатации без дополнительных затрат на ремонт и демонтаж;
Надежное монолитное соединение;

Ознкаомиться с полным ассортиментом противопожарных труб и фитингов Вы, сможете перейдя по ссылке:

1. Противопожарные трубопроводы применяются в водяных и пенных спринклерных установках пожаротушения;
2. Использование во внутреннем противопожарном водопроводе (ВПВ) и автоматических установках пожаротушения (АУП) пластиковых труб регламентируется СНиП 2.04.01-85* и *, при этом СНиП 2.04.01-85* допускает их применение в многофункциональном (совмещенном) внутреннем противопожарном и хозяйственном водопроводе, но запрещает - в специализированном (внутреннем противопожарном);
3. Противопожарные трубопроводы могут применяться в помещениях групп 1 и 2 категории В, Г и Д по пожарной опасности, если пожарная нагрузка не превышает 1400 Мдж/м кв;
4. Диапазон температур в помещениях, в которых могут быть установлены пластиковые трубопроводы, должен составлять от -50 до 50С;

Оборудование для систем водяного пожаротушения

Элемент системы	Вид оборудования
Узлы управления систем водяного пожаротушения:	Водосигнальные узлы Сухотрубные сигнальные узлы Сдвоенные узлы управления Узлы управления Быстродействующие сухотрубные узлы управления Узлы присоединения к коммунальной сети водоснабжения Узлы управления дренчерными установками
Арматура и принадлежности:	запорные клапаны задвижки шаровые краны редукционные клапаны мембранные клапаны электромагнитные клапаны обратные клапаны камнеуловители и грязеуловители манометры и другое.
Сигнальные клапаны:	Водосигнальные клапаны Сухотрубные сигнальные клапаны Другие сигнальные клапаны и устройства
Резервуары и насосы:	Резервуары Компрессорные агрегаты Блоки управления
Спринклеры и насадки	Спринклеры Специальные спринклеры Пусковые клапаны

Заключение

Также как и другие виды систем противопожарного оборудования, системы автоматического водяного пожаротушения требуют профессионального подхода на этапе проектирования. Руководитель предприятия должен усвоить, что только лишь на стадии проектирования может быть заложена гарантия пожаробезопасности объекта, причем дальнейший уровень системы противопожарной безопасности целиком и полностью будет отталкиваться от правильности решения всех поставленных задач.

Грамотный подход при проектировании и монтаже водяных систем пожаротушения - залог того, что имеющаяся система пожаротушения будет работать качественно и четко.

В настоящее время разнообразие установок, предназначенных для обеспечения пожарной безопасности, весьма велико. Однако одним из самых эффективных способов остаётся автоматическое водяное пожаротушение, помогающее справиться с возгораниями в 90% случаев.

Преимущества систем

Системы, основанные на , имеют ряд достоинств перед прочими:

• универсальность. Пригодны для установки в помещениях практически любого типа. Эффективны при тушении большей части классов и типов пожаров;
• экономичность. Кроме того, что вода является самым дешёвым средством для тушения возгораний, эти установки также легки в монтаже, а также демонтаже с целью перевозки на другой объект;
• гибкость применения. Огромное разнообразие модификаций данных систем, а также различие опциональных настроек позволяет применять их точечно или на всё здание. Также это даёт дополнительную возможность добавлять к воде разнообразные вещества для большей эффективности пожаротушения;
• многоразовое использование. Для того, чтобы привести такую систему в состояние полной готовности, понадобится несколько часов;
• поскольку вода является безопасной для человека, такие системы пригодны к использованию в многолюдных местах. Их работа не требует предварительной эвакуации присутствующих в помещении людей в случае возникновения возгорания.

Проектирование и монтаж

При проектировке и монтаже подобных систем учитывается ряд немаловажных особенностей:

• эффективность работы всей системы требует прокладки как внутренних, так и наружных трубопроводов;
• необходимость постоянного давления для находящейся в системе воды;
• все возможные зоны опасности должны быть охвачены системой трубопровода.

Стандартные схемы автоматических водных установок используются в частных домах, квартирах, помещениях коммерческого характера или производственного назначения. При малых размерах объекта его противопожарную защиту вполне могут обеспечить системы с орошением всей площади помещения. Для защиты больших объектов (торговые или деловые центры) или открытых объектов (складские помещения) рекомендовано применять системы, воздействующие на участки воспламенения локально.

Автоматические системы часто используют технологию тушения огня тонкораспылённой водой, при чём происходит образование водяного тумана, характеризующегося высокой пригодностью к проникновению и охлаждению. Данная технология позволяет наиболее надёжно ликвидировать очаг возгорания, избегая перерасхода воды.

Автоматические установки водяного пожаротушения разделяют на несколько типов; все они имеют собственные достоинства и недочёты, а также рекомендованные области применения.

Системы спринклерного орошения

Система трубопроводов с закачанной в них водой, находящейся под давлением. Трубы имеют врезанные оросители (спринклеры), оборудованные плавкими заглушками.

При повышении температуры жидкость разрушает замок оросителя и открывает воде доступ к очагу возгорания.

Главным преимуществом является локализованное воздействие, так как срабатывает система только в том помещении, где превышена пороговая температура.

Преимуществами автоматических спринклерных систем можно считать: автономность работы, не требующую наличия электричества; непрерывную готовность к работе; длительные сроки эксплуатации с минимумом расходов на техническое обслуживание.

Недостатки установок заключаются в прямой зависимости от работы центральной сети водоснабжения; реакции на температуру помещения; непригодности для тушения электрических приборов или проводки.

Также существуют сухие спринклерные системы, которые разработаны для применения в помещениях без отопления. Во избежание замерзания воды трубопровод таких установок заполняет сжатый воздух. Принцип их действия такой же, как и у водонаполненной: когда разрушаются термочувствительные замки, давление воздуха в трубопроводе падает, после чего происходит срабатывание клапана системы водоснабжения, которая находится в отапливаемом помещении.

Дренчерные установки

Главным отличием от спринклерных является способ активации: срабатывают от сигнала датчиков установленной в помещении пожарной сигнализации, активируя специальные насосы, подающие воду в сеть сухих трубопроводов.

Данная установка орошает всю площадь помещения, что способствует быстрому пожаротушению и препятствует распространению огня на большие площади.

Однако есть и неприятные моменты – находящиеся в недоступных огню зонах мебель и прочие материальные ценности также подвергаются воздействию воды, что приводит к их порче.

Применять такие системы можно практически везде, они подходят для пожаротушения как холодных помещений, так и возгорания на открытых площадках. Ограничением может быть только вероятность взрыва либо внезапное воспламенение большой интенсивности.

Также данные системы могут применяться как водяные завесы, создающие препятствие к распространению не только огня, но и дыма, теплового излучения и различных токсичных веществ.

Для повышения эффективности пожаротушения в дренчерных установках можно использовать пену. Такое усовершенствование обойдётся не дорого, зато позволит использовать её при тушении электроприборов и складов горючих веществ.

Основными документами, регламентирующими проектировку, монтирование, опрессовку, итоговое тестирование и сдачу в эксплуатацию установок водяного пожаротушения, являются ГОСТ Р5068-94 «Установки водяного пожаротушения автоматические» и СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические».

Система автоматического водяного пожаротушения соответственно требованиям нормативных актов является комплексной структурой, включающей в себя ряд обязательных параметров и ключевых показателей.

Сюда входят: расход вещества, время и сила орошения, зона контроля одного распылителя и наибольшее возможное расстояние между ними, тип системы контроля установки, диаметр и тип трубопровода и пр.

Монтаж установки является наиболее денежнозатратным этапом в обеспечении пожарной безопасности охраняемого объекта и производится после окончания работ по проектировке систем автоматического пожаротушения и пожарной сигнализации.
